大家好，今天跟大家一起來聊一聊鈑金件以及它的加工工藝。首先問大家個問題：
鈑金件是什么？鈑金件是針對金屬薄板（通常為小于6mm）一種綜合冷加工工藝，包括剪、沖/切/復合、折、焊接、鉚接、拼接、成型，制作而成的零部件
特點
1、統一厚度。對于一個零件，所有的部位的厚度都是一致的
2、重量輕、強度高、導電、成本低、大規模量產性能好
加工工藝
1.剪
剪工藝的設備是剪板機，能把一張金屬薄板剪成基本的形狀，優點：加工成本低；缺點：精度一般，裁剪有毛刺，裁剪形狀單一均為簡單的矩形或其他簡單的由直線組成的圖形。

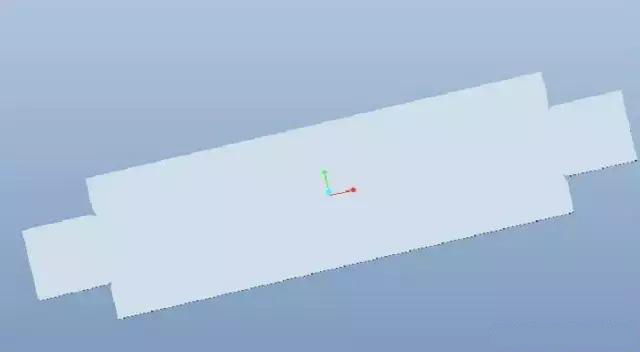

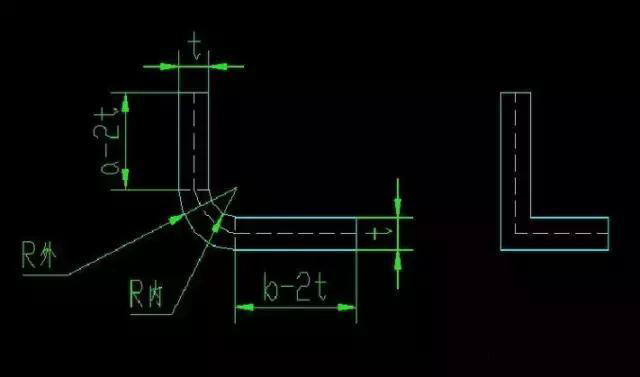

剪工藝前須計算零件展開尺寸，展開尺寸的大小跟折彎半徑，折彎角度，板材材質，板材厚度都有關系。
2.沖
沖工藝的設備是沖床，能把剪好的材料進一步加工成形。沖壓各種形狀需要不同的模具，常見的模具有圓孔，長圓孔，凸臺；精度較高。

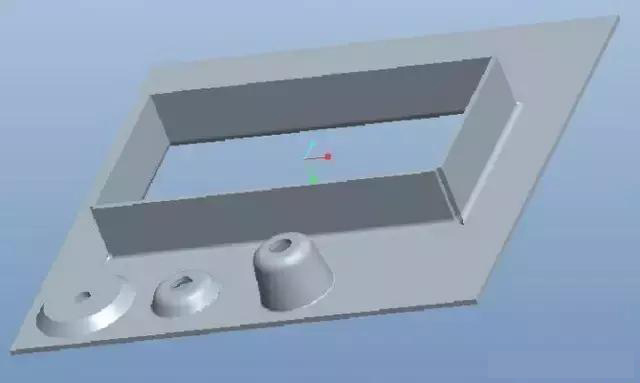

凸臺：材料不去除，注意凸臺的高度有限制，跟板材材質，板材厚度，凸臺斜面角度等有關。

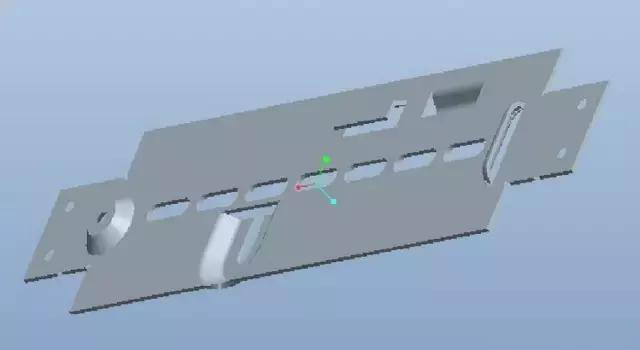

凸臺有好多種，包括散熱孔，安裝孔等。由于受折彎影響，設計孔的邊緣距離板材邊和折彎邊都會受到限制

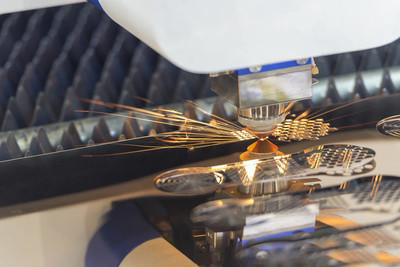

3.激光切割
加工設備：激光切割機
對于剪、沖工藝都無法完成的去除材料，或者硬度較大容易損壞模具的板材，比如有倒圓角，或者沒有現成的模具去沖壓所需要的形狀時，可以采用激光切割完成折彎前材料的成型
優點：切割無毛刺，精度高，能切割任意圖形，比如樹葉、花卉等；缺點：工藝成本高
4.折彎

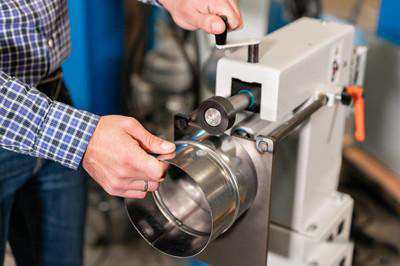

加工設備：折彎機，卷板機
它們能將金屬薄板折成或卷成所需要的形狀，是零部件的成型工藝；通過折彎機上刀和下刀對金屬薄板冷壓使其產生形變，得到所需的形狀的過程叫折彎。
折彎是鈑金件成型的最后一步，零件能否展開并折彎成型需要注意的幾個點，下面小編和大家說下。

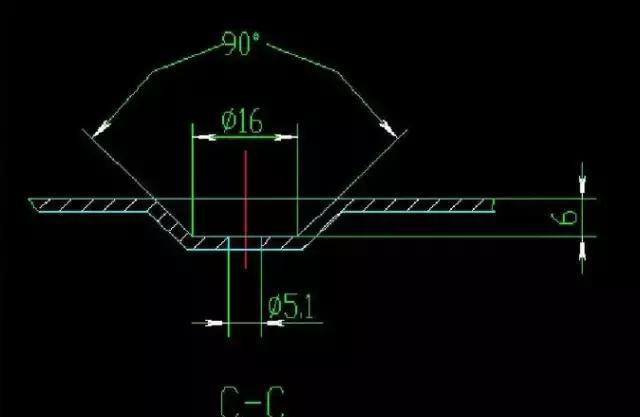

1.材料缺少，如下圖，凸臺太高，超過材料的延展性，凸臺一般用于墊高安裝尺寸或者躲過安裝沖突，所以凸臺必須在不改變材料內部結構，不影響結構強度的情況下才能制作。例如：凸臺錐面與基準面角度45°，高度為板厚的3倍

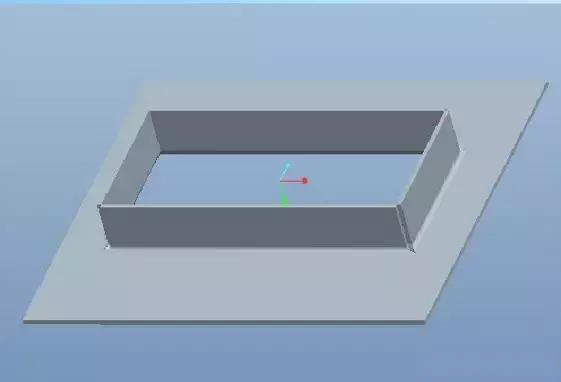

2.冗余材料：冗余材料常見多個折彎邊相閉合處，多為工藝出錯或制圖出錯
.jpeg)
3.折彎限制：大多數折彎機對折彎都有一定的限制
單邊高度：詘詰語折彎機的大小及上刀的高度，解決辦法可以采用多邊大角度折彎
雙邊高度：不大于單邊最大高度，除受單邊高度的所有限制外，還受底邊的限制：折彎高＜底邊
4.由于鈑金件是由一塊金屬薄板通過折彎形成的，折彎邊的接觸不封沒有硬性連接，若不處理會影響強度，通常處理方式為焊接，圖紙上技術要求內容為：焊角、焊角，修圓
5.表面處理
由于鈑金件的板材較薄，不適合熱鍍鋅，常見的表面處理方式有：磷化、靜電噴塑，顏色隨工程，此工藝適用板材材質為表面未做處理的黑件
好了，關于鈑金件以及它的一些加工工藝小編就說到這里了，各位看官朋友們有沒有學到呢？
